Ca companie specializată în armături din PVC , primim o mulțime de întrebări despre fitinguri. Aceste întrebări au deseori de-a face cu dimensiunile și dimensiunile fitingurilor, ceea ce are sens deoarece acele subiecte pot fi confuze. Alte întrebări se referă la fitingurile în sine și la ce sunt destinate. Compatibilitatea și cunoștințele generale despre montarea țevilor se pot simți ca multe de luat atunci când sunteți nou în lumea PVC-ului. Dacă încercați să vă extindeți cunoștințele despre PVC, puteți utiliza această postare pe blog ca ghid de studiu pentru montarea țevilor. Acest ghid prezintă toate tipurile majore de fitinguri din PVC, precum și cum și de ce să le folosiți. Este o postare lungă, așa că utilizați lista de conținut de mai jos pentru a trece la secțiunea de care aveți nevoie.
- Ce sunt fitingurile din PVC și unde sunt utilizate
- Tipuri de fiting și o diagramă de identificare
- Dimensiuni teava si fitingul din PVC
- Conectori filetate versus fitinguri cu alunecare
- Fitinguri de cot și coturi comune pentru instalații sanitare
- Cuplaje, reductoare și conectori pentru țevi
- Fitinguri cu flanșă și cu presiune nominală
- Teava PVC neagra si materiale speciale
- armături din PVC compared with HDPE fittings
- Instalarea unui sistem sanitar din PVC
- Denumirile și glosarul fitingurilor de drenaj
- Soluții de montaj PE și PVC
- Întrebări frecvente
Ce sunt fitingurile din PVC și unde sunt utilizate
Un fiting din PVC este o componentă din plastic turnată care conectează, redirecționează, ramifică, reduce sau etanșează secțiuni de țeavă din PVC într-un sistem de conducte. Împreună, țevile din PVC și componentele de fiting din PVC formează majoritatea liniilor de alimentare cu apă rezidențiale, rețelele de irigare, sistemele de evacuare a deșeurilor și multe linii de procese industriale ușoare. Motivul pentru care țevile din PVC sunt atât de comune se rezumă la o scurtă listă de calități practice: rezistă la coroziune și depunerile de calcar, este ușoară în comparație cu țeava metalică, este consistentă dimensional de la lot la lot și este ușor de tăiat, îmbinat și reparat fără echipamente grele specializate.
Țevile de apă și fitingurile din PVC sunt fabricate conform standardelor dimensionale recunoscute, astfel încât o țeavă dintr-o serie de producție să se potrivească cu un fiting din alta, cu condiția ca ambele să aibă aceeași dimensiune nominală și aceeași clasă de program. Acea standardizare este ceea ce face ca a ghid de studiu de montare a conductelor ca acesta util, deoarece odată ce înțelegeți convențiile de denumire și logica de dimensionare, aceeași logică se aplică pentru coturi, teuri, cuplaje, reductoare, adaptoare, capace și uniuni.
Acest ghid prezintă categoriile majore de fitinguri din PVC, cum sunt măsurate dimensiunile țevilor și fitingurilor din PVC, diferența dintre conexiunile cu filet și alunecare și cum se compară PVC-ul cu țevile HDPE și sistemele de fitinguri HDPE pentru proiecte în care oricare dintre materiale ar putea fi luat în considerare. Diagramele și tabele de referință sunt incluse pe tot cuprinsul pentru a face informațiile de dimensionare mai ușor de scanat.
comună Fitting PVC Tipuri și o diagramă de identificare
Diferite fitinguri din PVC sunt modelate pentru diferite lucrări în interiorul unei linii de conducte. Unele schimbă direcția fluxului, altele împart o singură linie în două sau mai multe ramuri, iar altele pur și simplu unesc, reduc sau închid un capăt de conductă. Lista de mai jos acoperă tipurile de fitinguri care apar cel mai des atunci când oamenii caută tipuri de fitinguri din PVC sau încearcă să potrivească o formă pe care o țin cu un nume.
coate
Un cot schimbă direcția unei conducte, cel mai frecvent cu 90 de grade sau 45 de grade. Coturile sunt una dintre cele mai des comandate coturi de instalații sanitare pe care le au la îndemână antreprenorii din PVC, deoarece aproape fiecare rulare necesită cel puțin o schimbare de direcție.
Tricouri
Un tee împarte o linie într-o ramură, formând o formă de T. Teurile sunt folosite oriunde o singură linie de alimentare sau de scurgere are nevoie să alimenteze două direcții, cum ar fi acolo unde o ramură de fixare părăsește o linie principală.
Cuplaje
Un cuplaj este un fiting scurt, drept, folosit pentru a îmbina două lungimi de țeavă într-un curs drept, pentru a extinde o linie sau pentru a repara o secțiune deteriorată.
Reductoare și Bucșe reductoare
Un reductor, instalat uneori ca bucșă reductor, coboară o linie de la o dimensiune nominală mai mare la una mai mică sau o urcă în direcția inversă.
Adaptoare
Adaptoare transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Cruci
O cruce are patru deschideri aranjate într-o formă plus și este folosită mai rar decât un tee, în general acolo unde două linii de ramificație trebuie să lase o cursă principală în același punct.
Capace și dopuri
Un capac se potrivește peste exteriorul capătului unei țevi pentru a-l etanșa, în timp ce un dop se filetează sau se potrivește în interiorul unei deschideri de fiting. Ambele sunt folosite pentru a închide liniile neutilizate, fie temporar în timpul construcției, fie definitiv.
Sindicatele
O îmbinare permite deconectarea și reconectarea unei secțiuni de țeavă fără tăiere, ceea ce este util oriunde este așteptat accesul viitor pentru service sau înlocuire.
| Tip de montare | Funcție tipică | comună Connection Style |
|---|---|---|
| Cot de 90 și 45 de grade | Schimbați direcția fluxului | Alunecare sau filetat |
| Tee | Ramificați o linie în două direcții | Alunecare sau filetat |
| Cuplaj | Uniți două lungimi de țeavă într-un curs drept | Alunecare |
| Reductor / Bucșă | Treceți o linie în sus sau în jos în dimensiune | Alunecare sau filetat |
| Adaptor | Tranziție între alunecare și fir | Mixt |
| Cap | Sigilați exteriorul capătului unei țevi | Alunecare sau filetat |
| Unire | Permite deconectarea și reconectarea pentru service | Filet |

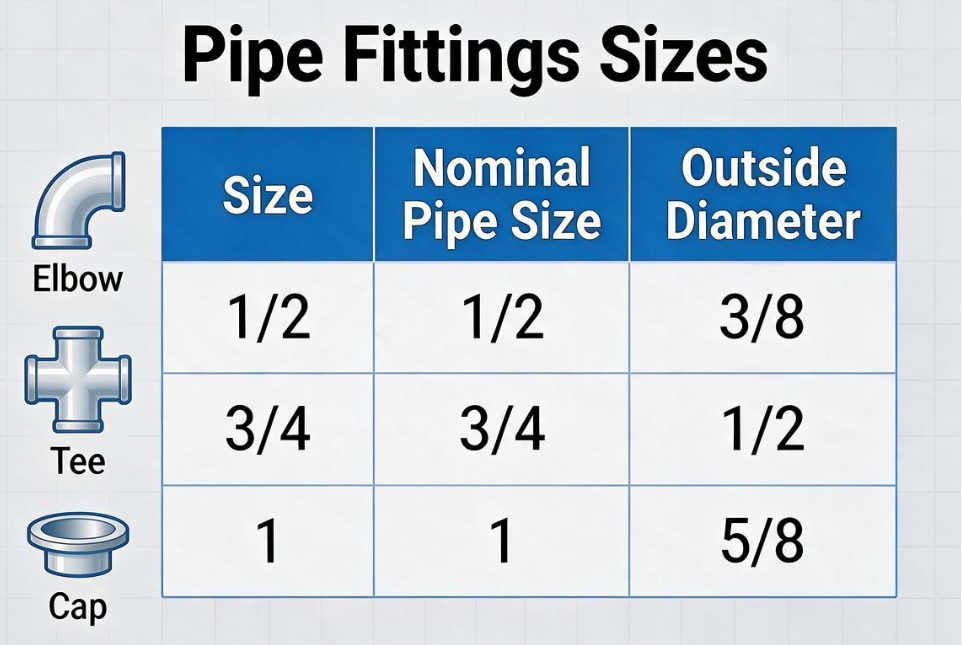

Dimensiuni țevi și fitinguri din PVC: Referință de dimensionare Schedula 40
Obținerea corectă a dimensiunilor fitingurilor pentru țevi din PVC Programul 40 contează mai mult decât aproape orice altă parte a unui proiect de conducte, deoarece un fiting este dimensionat la un diametru exterior specific, nu la numărul rotund imprimat pe cutie. Dimensiunea nominală este o etichetă, în timp ce diametrul exterior este măsurarea pe care o priză de fiting este de fapt turnată pentru a accepta. Confuzia celor două este cel mai frecvent motiv pentru care un fiting nu va aluneca pe o țeavă.
Dimensiunile țevilor telescopice din pvc, adică țevile proiectate să treacă de la o dimensiune nominală la alta prin fitinguri reductoare, urmează aceeași logică a diametrului exterior, astfel încât, odată ce o dimensiune este confirmată, restul unei rulări telescopice poate fi planificat din tabelul de referință de mai jos.
| Dimensiunea nominală | Diametrul exterior (in) | Grosimea medie a peretelui (in) |
|---|---|---|
| 1/2 inch | 0.840 | 0.109 |
| 3/4 inci | 1.050 | 0.113 |
| 1 inch | 1.315 | 0.133 |
| 1-1/2 inchch | 1.900 | 0.145 |
| 2 inch | 2.375 | 0.154 |
| 3 inci | 3.500 | 0.216 |
| 4 inci | 4.500 | 0.237 |
Diametrul exterior în inci după dimensiunea nominală a țevii, Schedule 40 PVC
Grosimea medie a peretelui în inci pe măsură ce dimensiunea nominală a țevii crește, PVC Schedule 40
Conectori filetate din PVC versus fitinguri cu alunecare
Printre tipurile obișnuite de racorduri ale conductelor de apă utilizate în instalațiile sanitare din PVC, două metode acoperă marea majoritate a instalațiilor: fitinguri cu alunecare cu sudură cu solvent și fitinguri filetate. Alegerea dintre ele depinde dacă o articulație trebuie să fie permanentă sau detașabilă.
Fitinguri cu alunecare (sudură cu solvent).
Fitingurile din PVC cu alunecare sunt îmbinate folosind ciment solvent, care topește chimic țeava și suprafețele fitingurilor într-o singură bucată, odată întărită. Această metodă produce o îmbinare permanentă, în general rezistentă la scurgeri și este abordarea standard pentru majoritatea conductelor îngropate, ascunse sau fixe.
Fitinguri din PVC filetate
O conexiune filetată pentru țevi din PVC folosește fire turnate combinate cu etanșant sau bandă de filet. Conectorii cu filet din PVC sunt utilizați de obicei acolo unde o linie trebuie să se conecteze la o supapă, pompă, contor sau altă componentă care trebuie să fie detașabilă pentru întreținere. Îmbinările filetate ale țevilor din PVC nu trebuie să fie prea strânse, deoarece firele din PVC sunt mai casante decât firele metalice și un cuplu excesiv poate crăpa fitingul.
| Factorul | Alunecare On / Solvent Weld | Filet |
|---|---|---|
| Detașabil | Nu, permanent odată vindecat | Da, poate fi demontat |
| Utilizare tipică | Trasee îngropate sau fixe | Supape, pompe, accesorii |
| Metoda de asamblare | Grund și ciment solvent | Banda de etanșare sau pastă |
Fitinguri cu coturi din PVC și coturi comune pentru instalații sanitare: o prezentare tehnică
Un fiting cot din PVC este una dintre componentele cele mai frecvent utilizate în orice rulare, iar înțelegerea tipurilor comune de coturi și fitinguri pentru instalații sanitare ajută la planificarea unui aspect sau la citirea unei liste de piese. Îndoirile standard din PVC vin într-un set mic de unghiuri comune, fiecare potrivit unei nevoi diferite de aspect.
- Cot de 90 de grade, folosit pentru o schimbare completă a direcției, cum ar fi transformarea unei linii dintr-un perete într-o cursă de podea
- Cot de 45 de grade, utilizat acolo unde o schimbare mai ușoară a direcției reduce turbulența debitului
- Cot de 22,5 grade, folosit pentru măturări lungi, treptate, adesea în cursele de drenaj
- Cot de stradă, care are un capăt de alunecare și un capăt de rotiță, permițându-i să se conecteze direct la un alt fiting fără un butuc scurt de țeavă
Vedere structurală simplificată a unei țevi care intră într-o priză de fiting la o îmbinare cot
Cuplaje, Reducers and Pipe Connectors for Joining PVC Pipe
Un cuplaj din PVC este cel mai simplu accesoriu de conectare pentru țeavă disponibil, unind două capete ale țevii într-o linie dreaptă fără modificarea dimensiunii sau direcției. Pentru proiectele care trebuie doar să îmbină secțiunile din PVC cu PVC fără a schimba materialul țevii, o cuplare dreaptă simplă este de obicei cea mai directă opțiune. Un cuplaj de reparare, care nu are o creastă de oprire internă, este proiectat să alunece complet pe un capăt al țevii înainte de a se centra peste o secțiune tăiată sau deteriorată, ceea ce este util atunci când nu există spațiu pentru a balansa țeava în poziție.
Atunci când două dimensiuni diferite de țeavă trebuie să se întâlnească, un reductor sau o bucșă reducătoare coboară linia în jos sau în sus. Un conector de țeavă din plastic utilizat ca adaptor poate, de asemenea, trece de la alunecare la filet sau de la PVC la un alt stil de montare compatibil, la un singur punct de tranziție. Deoarece grosimea peretelui crește odată cu clasa de presiune, precum și cu dimensiunea nominală, merită să verificați ambele dimensiuni înainte de a comanda un cuplaj de țeavă din plastic pentru o linie sub presiune.
Grosimea aproximativă a peretelui în inci, Schedule 40 versus Schedule 80, doar pentru referință
Fitinguri PVC cu presiune nominală și conexiuni cu flanșe
Fitingurile din PVC cu presiune sunt evaluate în combinație cu conducta pe care sunt instalate, deoarece presiunea pe care o poate suporta un sistem depinde de grosimea peretelui, temperatură și programul specific sau clasa de presiune utilizată. Schedule 40 și Schedule 80 sunt cele mai comune două clase de presiune pentru sistemele de sudură filetate și cu solvenți, Schedule 80 oferind pereți mai groși la aceeași dimensiune nominală pentru aplicații cu presiune mai mare sau solicitări mecanice mai mari.
Fitingurile pentru țevi cu flanșă din PVC folosesc o conexiune cu șuruburi și garnituri în loc de ciment solvent sau filete, ceea ce le face o alegere practică oriunde o linie trebuie să se conecteze la o pompă, supapă, rezervor sau alt echipament care ar putea fi necesar să fie îndepărtat pentru service. Îmbinările cu flanșe au sens și la diametre mari, unde sudarea cu solvenți devine imposibilă pentru a fi executată în mod fiabil în teren.
Teava PVC neagra si alte materiale PVC speciale
Țeava din PVC negru este de obicei formulată cu negru de fum suplimentar pentru o rezistență îmbunătățită la expunerea la ultraviolete, ceea ce o face o alegere comună pentru conductele supraterane, conductele electrice și instalațiile exterioare care stau în lumina directă a soarelui pentru perioade lungi de timp. Conducta standard din PVC alb sau gri poate fi, de asemenea, protejată cu vopsea sau cu o folie externă atunci când trebuie să ruleze în aer liber, dar PVC negru este adesea selectat special pentru a reduce acest pas suplimentar.
Fitinguri din PVC în comparație cu fitingurile HDPE
Țeava din PVC și țeava HDPE sunt ambele materiale de conducte din plastic obișnuite, dar sunt îmbinate diferit și se potrivesc unor profile de proiect oarecum diferite. Conexiunile de fiting din PVC se bazează pe sudare sau filetare cu solvent, ambele putând fi finalizate cu unelte de mână și o etapă scurtă de întărire sau de etanșare. Conexiunile fitingurilor HDPE se bazează, în general, pe fuziunea termică, fie fuziune cap la cap sau electrofuziune, care leagă materialul în sine, mai degrabă decât lipirea sau filetarea lui împreună și, de obicei, necesită echipamente de fuziune dedicate.
Deoarece țeava HDPE este mai flexibilă decât țeava din PVC, tolerează mișcarea solului și poate fi adesea direcționată în jurul obstacolelor minore cu mai puține fitinguri. Sistemele de țevi din PVC și fitinguri din PVC, în schimb, sunt rigide, ceea ce menține cursele drepte și previzibile și poate simplifica amenajarea în instalații structurate, supraterane sau interioare.
Comparație relativă generală în scopuri de referință; performanța reală depinde de formulare, temperatură și condițiile de instalare
Niciun material nu este un înlocuitor universal pentru celălalt. Sistemele de fitinguri din PVC tind să se potrivească cu instalațiile interioare de instalații sanitare, irigații și multe aplicații de drenaj, în timp ce țevile HDPE și sistemele de fitinguri HDPE sunt frecvent selectate pentru rețeaua de apă îngropată, distribuția de gaze și proiectele în care flexibilitatea și curgerea fuzionată, fără rosturi reprezintă un avantaj.
Instalarea unui sistem sanitar din PVC: Considerații pas cu pas
Acesta nu este un mod complet de instalații sanitare din PVC, deoarece condițiile site-ului și codul local de instalații au întotdeauna prioritate, dar secvența generală de mai jos subliniază modul în care un sistem de instalații sanitare din PVC este de obicei asamblat odată ce țevile și fitingurile sunt la îndemână.
- Măsurați cursul și marcați țeava, ținând cont de adâncimea pe care o va introduce țeava în fiecare priză de racord
- Tăiați pătratul țevii folosind un tăietor de țevi sau un ferăstrău cu dinți fini
- Debavurați capătul tăiat și teșiți ușor marginea astfel încât să se așeze uniform în priză
- Se potrivește la uscat aspectul înainte de aplicarea oricărui ciment, verificând unghiurile și orientarea montajului
- Aplicați grund acolo unde este necesar, urmat de ciment cu solvent atât la capătul țevii, cât și la mufa fitingului
- Introduceți țeava cu o ușoară răsucire și țineți-o pe loc pentru timpul de setare recomandat de producător
- Lăsați timpul de întărire complet indicat de producătorul de ciment înainte de presurizarea sau testarea liniei
- Testarea presiunii sau testarea debitului instalației sanitare din PVC finalizată înainte de a fi acoperită sau închisă
Urmând această secvență în ordine contează, deoarece omiterea pasului de montare uscată este unul dintre cele mai frecvente motive pentru care un instalator ajunge cu un fiting cimentat într-un unghi greșit.
Denumirile fitingurilor pentru țevi de drenaj și Glosarul general al fitingurilor pentru țevi
Numele fitingurilor pentru țevi de drenaj pot diferi ușor de numele fitingurilor de presiune, deoarece fitingurile de evacuare a deșeurilor de scurgere sunt modelate pentru a menține curgerea lin a deșeurilor, mai degrabă decât pentru a menține presiunea. Lista de mai jos acoperă termeni care apar adesea atunci când citiți o listă de piese de drenaj sau comparăm diferite tipuri de fitinguri pentru țevi.
| Term | Descriere |
|---|---|
| Tricou sanitar | Un tricou cu o ramură ușor curbată, utilizat în liniile de scurgere pentru a reduce turbulențele și riscul de blocare |
| Fitting Wye | Un racord în formă de Y care unește o linie într-un unghi și nu drept transversal |
| Fiting de curățare | Un fiting cu un dop detașabil care oferă acces pentru curățarea unei linii de scurgere blocate |
| Racord de aerisire | Conectează o conductă de scurgere la un coș de aerisire pentru a ajuta la egalizarea presiunii aerului din sistem |
| Adaptor capcană | Conectează o sifon de fixare la linia de scurgere de sub ea |
| Bucșă | Un fiting reducător care reduce dimensiunea deschiderii în interiorul altui fiting |
Soluții de montaj PE și PVC de la Jiangyin Huada
Colorează-ți lumea cu excelență și inovație. Jiangyin Huada este o sursă de încredere pentru masterbatch de culoare premium, țevi și fitinguri din plastic de înaltă calitate. Angajamentul nostru față de industria de conducte și conducte, concentrarea pe diversitatea produselor, importanța pe care o acordăm calității produsului și dedicarea noastră față de practicile de mediu și dezvoltarea durabilă au ajutat marca noastră să câștige recunoaștere în timp. Produsele noastre au câștigat încrederea clienților în multe proiecte, iar marca noastră a devenit asociată cu fiabilitatea.
În calitate de producător profesionist de țevi PE OEM și fabrică de țevi PE, povestea mărcii noastre este una a progresului și inovației continue. Ne propunem să continuăm să creăm valoare pentru clienți și să contribuim la dezvoltarea industriei de conducte, ghidați de efort susținut și principii consecvente.
Fitinguri de cot PE
Fitinguri direcționale PE pentru traseul conductelor îngropate și supraterane.
Fitinguri PE Tee
Fitingurile de ramificație pentru împărțirea unei singure țevi HDPE rulează în mai multe linii.
Fitinguri de reducere PE
Fitinguri de tranziție pentru trecerea între diferite diametre de țeavă HDPE.
Fitinguri PVC: Întrebări frecvente
Î1. Pentru ce sunt folosite fitingurile din PVC
armături din PVC are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Ce tipuri de fitinguri din PVC sunt disponibile
comună PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Ce dimensiuni de fitinguri din PVC sunt oferite
armături din PVC are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Cum sunt conectate fitingurile din PVC la conductele din PVC
Majoritatea fitingurilor din PVC sunt conectate folosind ciment solvent, care creează o îmbinare puternică, rezistentă la scurgeri. Unele fitinguri sunt disponibile și cu filet, compresie sau alte metode de conectare, în funcție de aplicație.
Î5. Care sunt avantajele fitingurilor din PVC
armături din PVC are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Î6. Cum se alege armătura PVC potrivită
Fitingul PVC corect trebuie selectat în funcție de dimensiunea țevii, tipul de conexiune, presiunea nominală, temperatură, fluid sau mediu și mediul de aplicare. Partajarea specificațiilor țevilor și a cerințelor de aplicare facilitează identificarea unui tip de fiting potrivit.
