Ce este Teava PE
Țeava PE este o țeavă din plastic realizată din rășină de polietilenă, produsă în mai multe formulări, cum ar fi țeava compozită aluminiu-plastic HDPE, SRTP, PERT și PERT, fiecare potrivită pentru diferite cerințe de presiune, temperatură și instalare. Deoarece polietilena rezistă la coroziune, ține sub presiune și rămâne flexibilă în timpul instalării, Conducta PE este selectat în mod obișnuit pentru alimentarea cu apă potabilă, distribuția gazului, sistemele de irigare, conductele miniere și transportul fluidelor industriale generale.
Acest ghid prezintă tipurile obișnuite de țevi PE, cum sunt determinate dimensiunile și cotele de presiune, unde este instalată de obicei țeava PE și răspunsurile la întrebările adresate cel mai des de către cumpărători și instalatori.

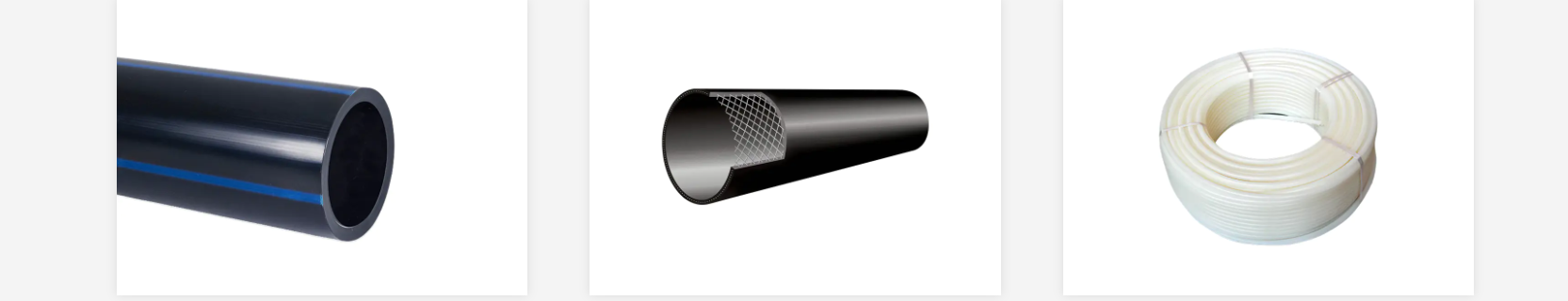

Tipuri comune de țevi PE
Nu toate țevile din PE sunt construite în același mod. Țevile HDPE și SRTP sunt în general alese pentru proiecte de inginerie solicitante, inclusiv sisteme de protecție împotriva incendiilor de construcție și conducte subterane, deoarece rezistă bine la presiune ridicată și rezistă la coroziune. Țevile compozite PERT și aluminiu-plastic sunt proiectate mai mult pentru alimentarea cu apă menajeră, sisteme de încălzire prin pardoseală și alte aplicații de apă caldă, oferind flexibilitate și rezistență la temperaturi ridicate.
| Tip conductă | Aplicație tipică |
|---|---|
| Teava HDPE | Conducte subterane, transport pe apă, proiecte de inginerie generală |
| Conducta SRTP | Sisteme de protecție împotriva incendiilor în construcții și infrastructură critică de presiune |
| teava PERT | Sisteme de alimentare cu apă menajeră și încălzire prin pardoseală |
| Teava compozita PERT aluminiu-plastic | Aplicații cu apă caldă care necesită un plus de flexibilitate și stabilitate dimensională |
Selecția tipică a tipului de țeavă PE în cadrul proiectelor comune
Cifrele reprezintă modele generale de distribuție a proiectelor și sunt prezentate doar pentru comparație ilustrativă.
Proprietățile cheie ale conductei PE
Flexibilitate ridicată
Conducta PE se îndoaie și manevrează în jurul obstacolelor în timpul instalării mai ușor decât materialele de conductă rigide, ceea ce poate simplifica rutarea în jurul structurilor existente.
Rezistenta chimica
Țeava PE rezistă la coroziune dintr-o gamă largă de substanțe, ceea ce sprijină utilizarea sa pentru apă, irigare și aplicații generale de transport de fluide.
Rezistenta la impact
Țeava PE rezistă la impacturi în timpul transportului, manipulării și instalării, reducând șansele de deteriorare înainte ca țeava să fie pusă vreodată în funcțiune.
Durată de viață lungă
Țeava PE este proiectată pentru a rezista la degradarea cauzată de factorii de mediu, inclusiv expunerea la UV și fluctuațiile de temperatură, susținând o viață lungă de funcționare odată instalată.
Teava PE Compared With Traditional Metal Pipe
Evaluările sunt relative și sunt destinate unei comparații generale; performanța reală variază în funcție de gradul exact al materialului și de condițiile proiectului.
Tabel de dimensiuni ale țevilor din PE și referință de evaluare a presiunii
Dimensiunea țevii PE este descrisă prin diametrul nominal, în timp ce capacitatea de presiune este descrisă folosind raportul de dimensiuni standard, scris în mod obișnuit ca SDR. SDR compară diametrul țevii cu grosimea peretelui, astfel încât un număr SDR mai mic înseamnă un perete mai gros în raport cu diametrul și o presiune mai mare, în timp ce un număr SDR mai mare înseamnă un perete mai subțire și o presiune mai mică.
| Clasa SDR | Aproximativ presiunea maximă de funcționare |
|---|---|
| DST 11 | In jur de 16 barii |
| DST 13,6 | Aproximativ 12,5 bar |
| DST 17 | In jur de 10 bari |
| DST 21 | In jur de 8 bari |
| DST 26 | In jur de 6 bar |
Teava PE Pressure Rating Chart by SDR Class
Numai valori de referință aproximative; Presiunea nominală reală depinde de calitatea rășinii, temperatură și designul specific al țevii.
Cum SDR afectează evaluarea presiunii
Pe măsură ce SDR crește, grosimea peretelui scade în raport cu diametrul țevii și presiunea nominală scade în consecință. Această tendință generală descendentă este un punct de referință util atunci când se compară opțiunile de țevi PE pentru un proiect, deoarece arată de ce o țeavă cu pereți mai groși este adesea specificată pentru un serviciu de presiune mai mare.
Tendință generală între clasa SDR și evaluarea presiunii
Axa Y reprezintă presiunea maximă de lucru aproximativă în bar; valorile sunt doar cifre de referință generale.
Unde este folosită țeava PE
Conducta PE este aplicată într-o gamă largă de proiecte de apă, fluide și drenaj, în mare parte deoarece materialul combină flexibilitatea cu rezistența la coroziune în multe condiții diferite de sol și chimice.
| Aplicație | Utilizare tipică |
|---|---|
| Conducta PE for irrigation system | Distribuirea apei pe câmpurile agricole cu conducte flexibile, rezistente la coroziune |
| Conducta PE for agricultural water supply | Furnizarea de apă a unităților agricole și a exploatațiilor zootehnice |
| Conducta PE for underground water lines | Linii de distribuție a apei îngropate care beneficiază de rezistență la coroziune și flexibilitate |
| Conducta PE for mining applications | Transportarea apei de proces, a nămolului sau a sterilului în operațiunile miniere |
| Conducta PE for industrial water system | Mișcarea apei de proces și a fluidelor industriale în sistemele de conducte ale fabricii |
| Conducta PE for geothermal system | Fluid de circulație prin conductele buclei de pământ în sistemele geotermale de încălzire și răcire |
| Conducta PE for drainage system | Transportarea apelor pluviale sau uzate departe de clădiri și infrastructură |
Cum sunt conectate țevile PE
Secțiunile de țeavă PE sunt de obicei îmbinate folosind una din trei metode, alese în funcție de dimensiunea țevii, cerințele de presiune și condițiile amplasamentului.
- Fuziune cap la cap, unde capetele țevilor sunt încălzite și presate împreună pentru a forma o îmbinare continuă, folosită în mod obișnuit pentru țevi cu diametru mai mare.
- Electrofuziune, în care un fiting cu un element de încălzire încorporat se conectează la suprafața țevii, adesea folosit în spații mai înguste sau cu diametre mai mici.
- Fitinguri mecanice, care unesc secțiunile de conducte fără fuziune termică și sunt adesea folosite pentru reparații sau conexiuni la supape și alte componente fixe.
Cum să selectați dimensiunea corectă a țevii PE
- Confirmați debitul și viteza necesare pentru aplicare pentru a ajuta la determinarea diametrului interior necesar.
- Verificați presiunea de funcționare a sistemului și potriviți-o cu clasa SDR și referința de evaluare a presiunii.
- Luați în considerare mediul de instalare, inclusiv dacă conducta va fi îngropată, expusă sau utilizată într-un sistem de apă caldă.
- Verificați compatibilitatea chimică dintre fluidul transportat și materialul conductei.
- Confirmați metoda de conectare preferată, deoarece fuziunea cap la cap, electrofuziunea și fitingurile mecanice se potrivesc fiecare cu diferite condiții de amplasare.
Despre Jiangyin Huada
Jiangyin Huada produce o gamă de produse pentru țevi PE, inclusiv țevi compozite HDPE, SRTP, PERT și PERT aluminiu-plastic, alături de masterbatch-ul color utilizat în industria materialelor plastice. Țevile HDPE și SRTP sunt, în general, aplicate proiectelor de inginerie solicitante, cum ar fi sistemele de protecție împotriva incendiilor și conductele subterane, în timp ce țevile compozite aluminiu-plastic PERT și PERT sunt proiectate pentru alimentarea cu apă menajeră, sisteme de încălzire prin pardoseală și alte aplicații de apă caldă.
În calitate de producător OEM de țevi PE și fabrică de țevi PE, compania oferă țevi de diferite dimensiuni și niveluri de presiune care pot fi ajustate la cerințele proiectului, susținând aplicații în transportul apei, irigații și distribuția gazelor.
Întrebări frecvente
Î1: Pentru ce este folosită țeava PE
Conducta PE is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Î2: Care este diferența dintre conducta PE și HDPE
Țeava HDPE este un tip specific de înaltă densitate din familia mai largă de țevi PE, în general aleasă pentru presiuni mai mari și aplicații de inginerie mai solicitante în comparație cu alte formulări PE.
Î3: Cât durează țeava PE
Durata de viață depinde de presiunea de funcționare, temperatură, calitatea instalării și expunerea la mediu, conducta PE instalată corespunzător, oferind în general o viață lungă de funcționare în condiții normale.
Î4: Este țeava PE sigură pentru apă potabilă
Conducta PE manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Î5: Din ce materiale sunt fabricate țevile PE
Conducta PE is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Î6: Cum selectez dimensiunea corectă a conductei PE
Dimensiunea conductei este, în general, selectată pe baza debitului necesar, a presiunii de operare, a mediului de instalare și a clasei SDR care se potrivește cu presiunea nominală necesară pentru proiect.
Î7: Ce presiune poate rezista conducta PE
Capacitatea de presiune depinde de clasa SDR și de diametrul țevii, cu valori nominale comune de presiune a țevii PE variind de la aproximativ 6 bari până la 16 bari, în funcție de grosimea peretelui.
Î8: Ce este SDR în conducta PE
SDR, sau raportul de dimensiuni standard, compară diametrul țevii cu grosimea peretelui, cu un număr SDR mai mic indicând un perete mai gros și o presiune mai mare.
Î9: Pot fi utilizate țevi PE în subteran
Conducta PE is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Î10: Cum sunt conectate conductele PE
Conducta PE sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
