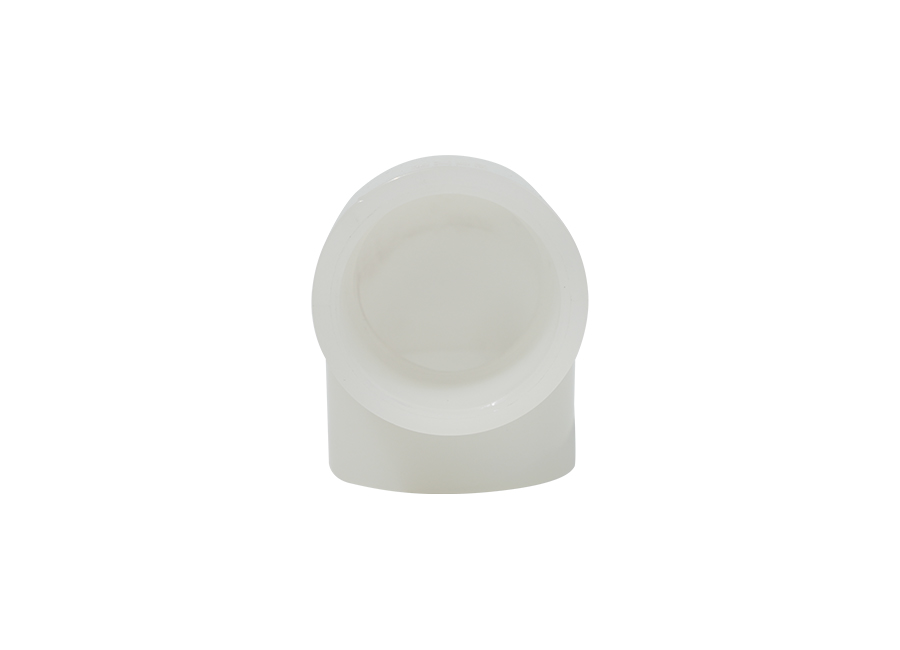

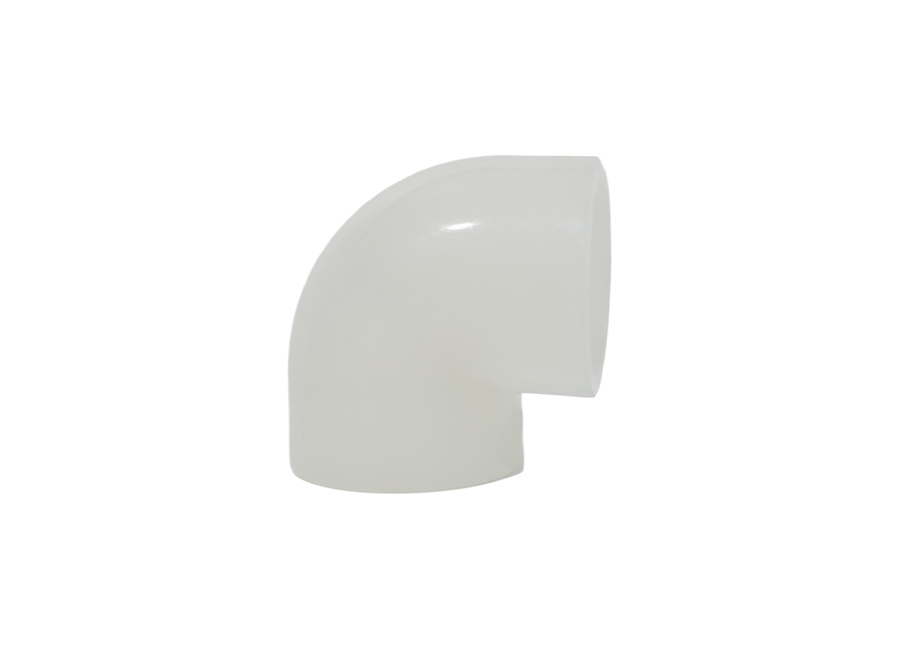

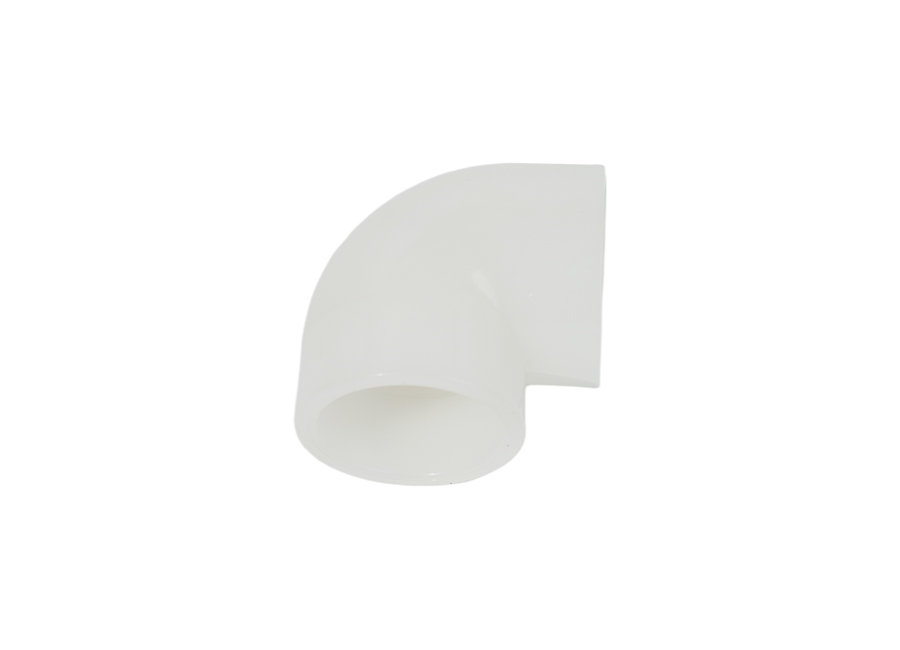

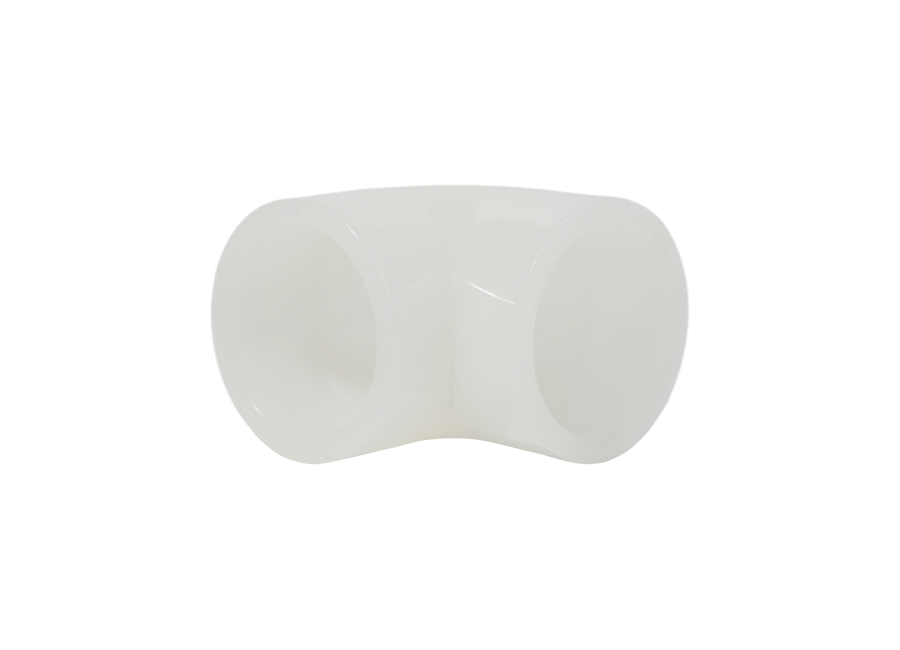

Cot PVDF de 90 de grade

PVDF, care înseamnă fluorură de poliviniliden, este un fluoropolimer termoplastic foarte cristalin care combină rezistența la coroziune chimică minunată cu o bună prelucrabilitate. Acest material are o rezistență remarcabilă la intemperii, rezistență la UV și proprietăți anti-îmbătrânire, permițându-i să-și mențină proprietățile fizice și chimice originale pe termen lung. În procesul de fabricație, folosim tehnici avansate de producție pentru a ne asigura că fiecare cot PVDF de 90° îndeplinește standardele de calitate. Pereții interiori și exteriori ai cotului sunt netezi, rezultând o rezistență scăzută la fluid și reducând eficient pierderile de presiune în sistemul de conducte. În plus, designul cotului PVDF de 90° permite schimbări mai fine de direcție a conductei, reducând impactul și frecarea fluidului la cot, sporind astfel și mai mult eficiența operațională a sistemului de conducte. Cotul PVDF de 90° are, de asemenea, o bună stabilitate termică și rezistență mecanică. Poate menține performanța stabilă în condiții de temperatură ridicată și presiune înaltă, fără a se deforma sau rupe cu ușurință. În plus, rezistența sa minunată la coroziune îi permite să fie utilizat pentru perioade lungi de timp în diverse medii corozive, fără a suferi daune.

  • Cot PVDF de 90 de grade
  • Cot PVDF de 90 de grade
  • Cot PVDF de 90 de grade
  • Cot PVDF de 90 de grade
  • Cot PVDF de 90 de grade

Material: PVDF
Presiune nominală: 0,6 MPa, 1,0 MPa
Metode de conectare: priză și șurub, sudare
Culoare: alb
Standarde de producție: ISO 10931, DIN 8077/8078, EN 14577
Densitate: 1,17~1,79 g/cm³
Punct de topire: 172°C
Utilizare pe termen lung Interval de temperatură a mediului: -40 până la 150°C
Temperatura de deviere a căldurii: 112 până la 145°C

Product parameter introduction
Cot PVDF de 90 de grade Cot PVDF de 90 de grade
Cot de 90° (sudura cap la cap)
Nominal
exterior
diametrul
De
exterior
diametrul
D
Grosimea peretelui S Cot 45°

0.6

MPa

1.0

MPa

Drept
tub
lungime
H2

Centru
toendZ2
minim
75 75 1.5 0.136
90 90 1.9 0.21
110 110 1.9 0.27
125 125 2.4 0.44
140 140 0.93 2.4 0.56
160 160 1.11 2.9 0.82
180 180 2.5 1.49 3.0 1.09
200 200 2.5 2.27 3.6 1.56
225 225 2.8 2.88 4.3 2.23
250 250 3.2 3.64 5.3 3.34
280 280 3.9 4.72
315 315 4.4 5.95
355 355 5.0 7.32
400 400 5.6 9.154
450 450 6.2 10.888
500 500 7.1 13.639
560 560 7.6 17.329
630 630 8.5 21.97
Cot de 90° (priză)

Nominal
exterior

diametrul

De

exterior
diametrul
DH
Cot
45°
B
Perete de scoici
grosimea
S
Orificiu pentru fantă
direct
DH

Braț cu fante
grosimea

T

Slot
adâncimea
H1
32 32 50 2.1 32.4 1.6 23
40 40 57 2.6 40.5 2.4 26
50 50 66 3.3 50.6 3 30
63 63 80 4.2 63.7 3.8 35
75 75 94 5.0 75.8 4.5 40
90 90 107 6.0 91 5.4 46
110 110 122 7.3 111.1 6.6 48
125 125 129 8.5 126.2 7.8 51
140 140 143 9.3 141.4 8.4 54
160 160 164 11.6 161.6 9.6 58
180 180 156 12.2 181.8 10.8 62
200 200 178 13.2 202 12.4 66
225 225 213 14.9 227.1 13.4 71
250 250 230 17.0 252.4 15.7 77
280 280 260 18.5 282.6 16.7 82
315 315 300 20.8 318 18.8 89
355 355 345 23.5 358.3 21.2 97
400 400 390 26.5 403.7 23.9 106
450 450 440 30.4 454 27.6 116
500 500 485 33.9 504.5 30.8 127
560 560 550 34 565 33.1 134
630 630 615 34 635 33.2 145
Cot PVDF de 90 de grade advantages

1. Materialul PVDF are caracteristici minunate de rezistență la temperaturi înalte. Cotul PVDF de 90° poate menține proprietăți fizice și chimice stabile în condiții de temperatură ridicată, fără deformare sau deteriorare din cauza temperaturii crescute, asigurând funcționarea în siguranță pe termen lung a sistemului de conducte.
2. Cotul PVDF de 90° este prelucrat cu precizie, cu o rezistență mecanică minunată, capabil să reziste la presiune mare și la forțe de impact, asigurând funcționarea stabilă a sistemului de conducte în condiții de presiune înaltă și viteză mare și reducând eficient riscul de scurgeri și rupturi.
3. Cotul este proiectat cu un perete interior neted, care reduce rezistența la trecerea fluidului, scăzând consumul de energie al sistemului de conducte și îmbunătățind eficiența transmisiei fluidului, făcându-l deosebit de potrivit pentru aplicațiile în care este necesară o eficiență ridicată a transmisiei fluidului.
4. Cotul PVDF de 90° este proiectat conform specificațiilor standard, ceea ce face ușoară conectarea cu alte componente ale conductei, printr-un proces de instalare simplu și rapid. În plus, materialul său ușor și costurile reduse de întreținere reduc costurile totale de operare ale sistemului de conducte.
5. Cotul PVDF 90° este fabricat strict în conformitate cu standardele relevante de siguranță pentru a asigura siguranța utilizării produsului.

Applications
01 / 01
  • Industria chimică
Industria chimică
În procesul de producție chimică, mediul fluid trebuie de obicei să treacă prin mai multe etape de proces, iar cotul de 90 de grade PVDF joacă un rol cheie în aceste etape. Acestea sunt folosite pentru a conecta țevi în direcții diferite pentru a se asigura că fluidul poate curge fără probleme de la o etapă de proces la alta. Acest design cot nu numai că îmbunătățește eficiența producției chimice, ci și reduce consumul de energie cauzat de schimbările în direcția curgerii fluidului. În același timp, rezistența sa minunată la temperatură înaltă îi permite, de asemenea, să funcționeze normal în medii cu temperaturi ridicate, îndeplinind cerințele speciale ale producției de clor-alcali.
